Konstruktionsdaten richtig übergeben: was eine Fertigung wirklich braucht

Wir bekommen jeden Tag Anfragen mit einer Datei und einem Satz Text. Ein Teil davon lässt sich sofort kalkulieren, ein Teil kostet zwei Tage Rückfragen. Der Unterschied liegt fast nie an der Qualität der Konstruktion, sondern daran, welche Informationen mitgeschickt wurden. Wer weiß, was eine Fertigung braucht, bekommt schneller ein belastbares Angebot und beim ersten Druck ein brauchbares Teil.

STEP statt STL, wenn es sich einrichten lässt

Eine STL beschreibt nur ein Dreiecksnetz. Radien sind facettiert, Maße sind nur noch näherungsweise vorhanden, Gewinde und Bohrungsachsen nicht mehr als solche erkennbar. Für einen Druck reicht das oft, für eine Anpassung nicht. Sobald ein Maß kompensiert, eine Bohrung mit Aufmaß versehen oder eine Trennstelle eingefügt werden soll, arbeitet man an einer STL gegen das Format.

STEP behält die exakte Geometrie. Damit können wir Bohrungen sauber kompensieren, Radien für die Orientierung auswerten und bei Bedarf ein Bauteil teilen, ohne die Form zu verfälschen. Wenn Sie nur eine STL haben, ist das kein Ausschlusskriterium. Sagen Sie es dann bitte dazu, damit wir wissen, dass Änderungen nur über Ihre Konstruktion laufen können.

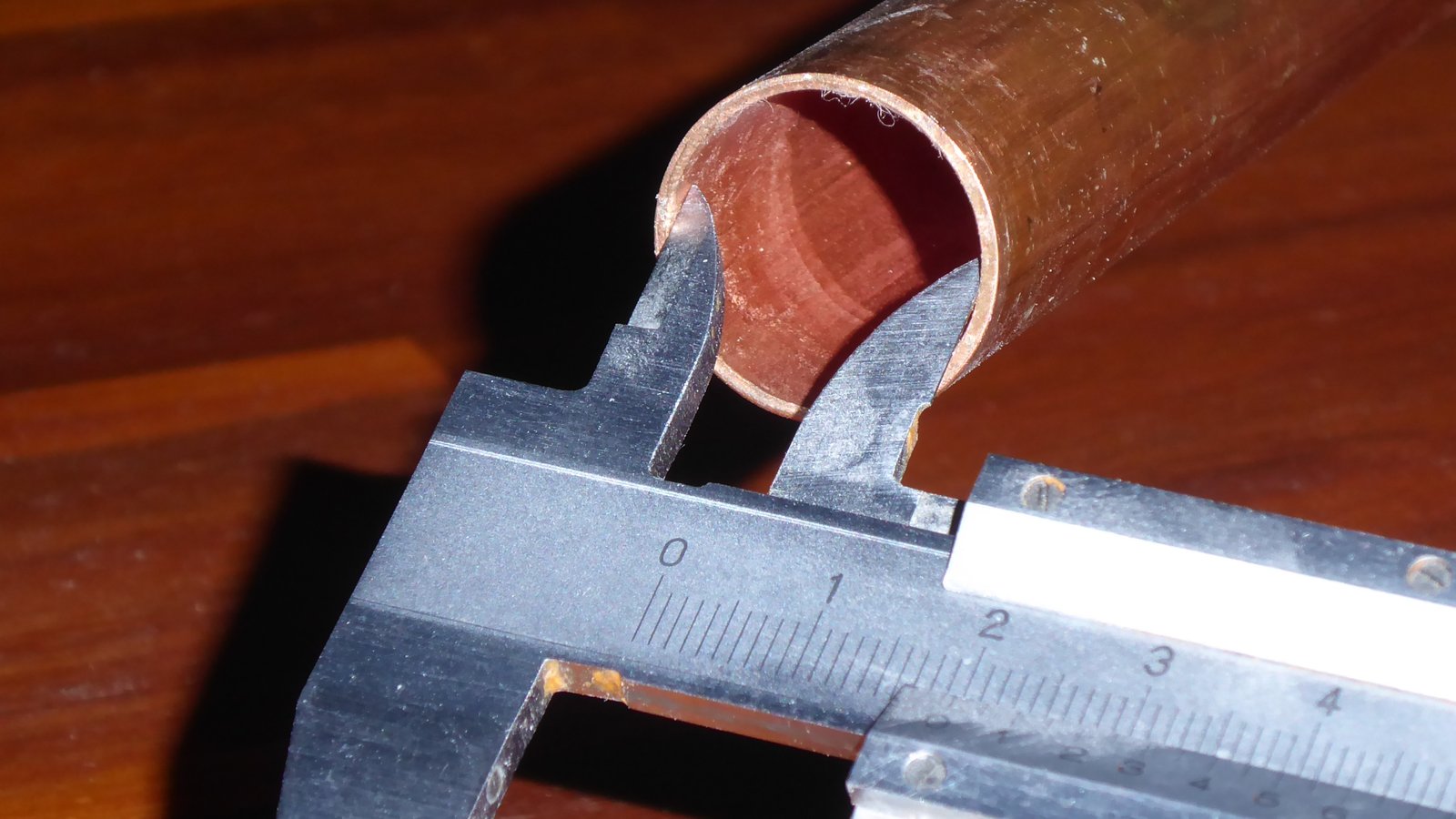

Die zwei oder drei Maße, die stimmen müssen

Kein FDM-Bauteil ist über alle Maße gleich genau. Das ist keine Schwäche des Verfahrens, sondern eine Eigenschaft: Schwindung, Extrusionsbreite und Orientierung wirken unterschiedlich auf verschiedene Richtungen. Genau deshalb ist die nützlichste Information in einer Anfrage nicht eine vollständige Zeichnung, sondern eine kurze Liste der Funktionsmaße.

• Welche Bohrung nimmt eine Schraube, ein Lager oder einen Stift auf
• Welche Fläche liegt an einer Gegenkomponente an
• Welches Außenmaß muss in einen vorhandenen Bauraum passen
• Welche Passung soll gleiten, welche soll klemmen

Drei benannte kritische Maße verändern die Fertigung sofort: Orientierung im Bauraum, welche Flächen auf der Platte liegen, ob Aufmaß vorgesehen wird und was am Erstteil gemessen wird. Ohne diese Angabe entscheiden wir nach Erfahrung, und das ist in neun von zehn Fällen richtig. Im zehnten Fall liegt die kritische Fläche auf Stützstrukturen, und niemand hätte es wissen können.

Lastrichtung schlägt Infill

In FDM-Bauteilen liegt die Festigkeit quer zu den Schichten nahe am gespritzten Werkstoff, entlang der Z-Achse deutlich darunter. Ein Halter, der stehend gedruckt wird, kann bei derselben Geometrie und demselben Werkstoff um ein Vielfaches früher brechen als derselbe Halter liegend. Das ist der wichtigste Hebel, den eine Fertigung hat, und er kostet nichts.

Ein Satz reicht: wo greift die Last an und in welche Richtung wirkt sie. Wer stattdessen 100 Prozent Infill bestellt, bezahlt Druckzeit und Material für einen Effekt, der die Schwachstelle nicht behebt. Die Schichtebene bleibt die Schichtebene, auch bei massivem Querschnitt.

Einsatzbedingungen statt Werkstoffwunsch

Viele Anfragen nennen direkt einen Werkstoff, oft PLA oder PETG, weil das im Büro bekannt ist. Häufiger nützlich ist die umgekehrte Reihenfolge: Betriebstemperatur, Belastung, Umgebung, Optik. Aus diesen vier Angaben ergibt sich der Werkstoff fast von selbst, und manchmal ist es ein anderer als gedacht.

• Dauerhaft über 60 Grad, etwa im Motorraum oder an einem Gehäuse mit Elektronik: PC, PA12 oder PPA-CF statt PETG
• Direkte Sonne über Monate: ASA oder ASA-CF statt PETG, bei Bedarf zusätzlich lackiert
• Belastete Halter und Vorrichtungen: PA12-CF oder PA6-CF, mit eingesetzten Gewindebuchsen
• Anforderung an Flammschutz nach UL94 V-0: PC FR oder ABS FR, hier zählt die Werkstoffangabe im Datenblatt

Wenn Sie die Bedingungen nennen, schlagen wir den Werkstoff vor und sagen auch, wenn der günstigere reicht. Das kommt öfter vor, als man denkt. Nicht jedes Gehäuse braucht Carbon.

Stückzahl und Perspektive gehören dazu

Zehn Teile jetzt und zehn Teile pro Monat für zwei Jahre sind zwei völlig verschiedene Aufträge, auch wenn die erste Lieferung identisch aussieht. Bei wiederkehrendem Bedarf lohnt es sich, Profil und Werkstoffcharge festzuschreiben, Aufspannungen zu optimieren und den Bauraum voll zu belegen. Das senkt den Stückpreis dauerhaft und macht die Teile über die Zeit vergleichbar.

Sagen Sie also, was Sie erwarten: Einzelmuster, Nullserie, laufender Bedarf oder Abrufauftrag. Danach richtet sich, wie wir kalkulieren und wie viel Aufwand in die Prozessfestlegung geht.

Eine Anfrage, die sofort kalkulierbar ist

• STEP-Datei, bei Bedarf zusätzlich STL
• Stückzahl jetzt und erwarteter Folgebedarf
• Zwei bis vier kritische Maße, gern als Screenshot mit Markierung
• Lastrichtung in einem Satz
• Betriebstemperatur, Umgebung und ob das Bauteil sichtbar ist
• Wunschtermin, falls es einen festen gibt

Mit diesen Angaben kommt die Rückmeldung meist innerhalb weniger Stunden, inklusive Hinweisen zur Konstruktion, wenn wir welche haben. Fehlen sie, ist das kein Problem, es kostet nur eine Runde mehr. Und in der Entwicklung ist eine Runde selten billig.
