UL94 V-0, V-1, V-2 und HB: Flammschutz im 3D-Druck erklärt

Bei Gehäusen, Trägern und Abdeckungen in der Nähe von Elektrik taucht in Anfragen regelmäßig die Anforderung UL94 V-0 auf. Oft steht sie in der Spezifikation, ohne dass jemand erklärt, warum. Dieser Artikel ordnet die Klassen ein und zeigt, wann Flammschutz im FDM-Druck tatsächlich gefordert ist und wann ein Standardwerkstoff ausreicht.

Was UL94 misst

UL94 ist ein Prüfverfahren für die Entflammbarkeit von Kunststoffen. Eine Probe definierter Dicke wird einer Flamme ausgesetzt, gemessen wird, ob das Material weiterbrennt, wie lange und ob es tropft. Die gängigen Klassen sind HB, V-2, V-1 und V-0. V-0 ist die strengste der Vertikalprüfungen: das Material muss innerhalb von zehn Sekunden verlöschen und darf keine brennenden Tropfen abwerfen.

Wichtig ist der Zusatz zur Dicke. Ein Werkstoff kann bei 1,5 Millimetern V-0 erreichen und bei 0,8 Millimetern nicht. Die Klassifizierung gilt immer für eine bestimmte Wandstärke, was für gedruckte Bauteile besonders relevant ist.

UL94 HB, V-2, V-1 und V-0 im Vergleich

Bei der Vertikalprüfung wird ein stabförmiger Prüfkörper senkrecht eingespannt und zweimal für je zehn Sekunden mit einer 20-mm-Flamme (etwa 50 W) beflammt. Unter der Probe liegt Watte, die anzeigt, ob brennende Tropfen herabfallen. Geprüft werden fünf Proben. Die Klassen unterscheiden sich nach Nachbrennzeit und Tropfverhalten:

• V-0: Nachbrennzeit je Beflammung höchstens 10 s, Summe über alle fünf Proben höchstens 50 s, keine brennenden Tropfen, die die Watte entzünden.
• V-1: Nachbrennzeit je Beflammung höchstens 30 s, Summe höchstens 250 s, ebenfalls keine zündenden Tropfen.
• V-2: gleiche Zeitgrenzen wie V-1, brennende Tropfen, die die Watte entzünden, sind aber erlaubt.
• HB: horizontale Prüfung. Die Probe muss langsam genug brennen (höchstens 40 mm/min bei 3 bis 13 mm Dicke, höchstens 75 mm/min unter 3 mm) oder vor der 100-mm-Marke verlöschen.
• 5VA und 5VB: deutlich härtere Prüfung mit größerer Flamme (etwa 500 W) für Gehäuse, die einer stärkeren Brandlast standhalten müssen. Für FDM-Filamente spielt sie in der Praxis selten eine Rolle.

Die Reihenfolge von schwach nach streng lautet also HB, V-2, V-1, V-0. Die Prüfungen für HB und die V-Klassen sind in IEC 60695-11-10 inhaltlich gleichwertig beschrieben, weshalb europäische Spezifikationen oft beide Normen nennen. Ob ein bestimmtes Material wirklich gelistet ist, lässt sich über die UL-Datenbank (UL Product iQ, früher Yellow Card) prüfen.

Wann V-0 wirklich gefordert ist

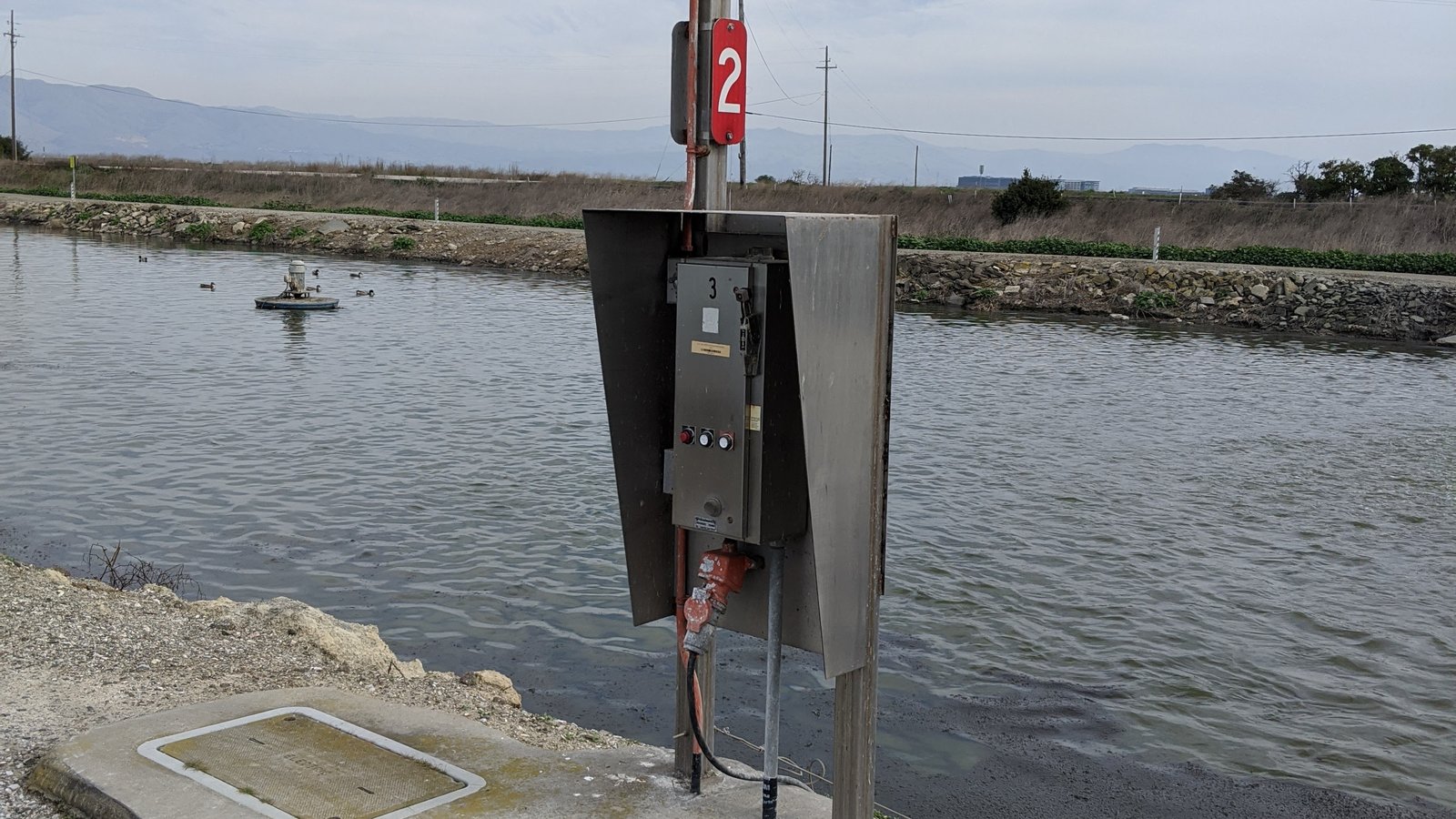

Typische Fälle sind Gehäuse und Träger in Schaltschränken, Komponenten an Netzspannung, Batteriehalter und Teile in Geräten, die unbeaufsichtigt laufen. In all diesen Fällen kann ein Defekt Zündenergie in das Bauteil bringen, und das Bauteil darf das Feuer nicht weitertragen. In vielen Industrieanfragen steht V-0 dagegen aus Gewohnheit in der Spezifikation, obwohl das Teil außerhalb jedes Brandrisikos sitzt. Eine Rückfrage lohnt sich, weil flammgeschützte Filamente teurer und aufwendiger zu drucken sind.

Welche gedruckten Werkstoffe V-0 erreichen

Der praxistauglichste Werkstoff ist PC FR, ein flammgeschütztes Polycarbonat mit UL94 V-0 Einstufung bei definierten Wandstärken. Es bringt zusätzlich hohe Temperaturbeständigkeit und gute Zähigkeit mit, was es für Schaltschrank- und Batterieanwendungen interessant macht. Standardwerkstoffe wie PLA, PETG oder ABS erreichen in der Regel nur HB und fallen damit durch, sobald eine echte V-Klasse gefordert ist.

• Prüfen, ob die Spezifikation V-0 nennt oder ob HB tatsächlich ausreicht.
• Die geforderte Wandstärke der Klassifizierung mit der Bauteildicke abgleichen.
• Wandstärken im Modell nicht unter die klassifizierte Dicke fallen lassen.
• Nachdrucke mit derselben Charge und denselben Parametern fahren, weil die Einstufung den Prozess einschließt.

Grenzen der Einstufung bei gedruckten Teilen

Die UL94-Klassifizierung eines Filaments gilt für Prüfkörper aus diesem Material. Ein gedrucktes Bauteil hat Schichtgrenzen, Hohlräume und Orientierungen, die das Brandverhalten verändern können. Seriös ist deshalb die Aussage: das Material ist klassifiziert, und das Bauteil wird aus klassifiziertem Material gefertigt. Für Anwendungen mit Zulassungspflicht, etwa in der Bahntechnik oder im Gerätesicherheitsbereich, bleibt die Bauteilprüfung Aufgabe des Geräteherstellers.

Typische Anwendungen für flammgeschützte Druckteile

• Elektronikgehäuse und Deckel für Steuerungen und Sensorik
• Kabelführungen, Halter und Träger im Schaltschrank
• Batterie- und Akkuhalter in Geräten und Vorrichtungen
• Abdeckungen in der Nähe von Netzteilen, Motoren oder Heizelementen

Für die meisten industriellen Gehäuse und Halter reicht die dokumentierte Materialklassifizierung. Nennen Sie uns die geforderte Klasse und die Wandstärken Ihres Bauteils, wir prüfen, ob PC FR die Anforderung abdeckt. Mehr zu Anwendungen finden Sie auf unseren Seiten zu Elektrotechnik und Elektronikgehäusen.
